Низкопрофильные канальные вентиляторы Ostberg LPKB

✓ Всегда в наличии / под заказ Доставка по всей России

Каталог Östberg на русском (Арктика, изд. 8.02): низкопрофильные вентиляторы LPKB (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Низкопрофильные канальные вентиляторы Ostberg LPKB (Östberg, Швеция): 9 типоразмеров, AC-двигатель, 230 В, мощность 58–212 Вт. Характеристики производителя, чертежи и графики — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

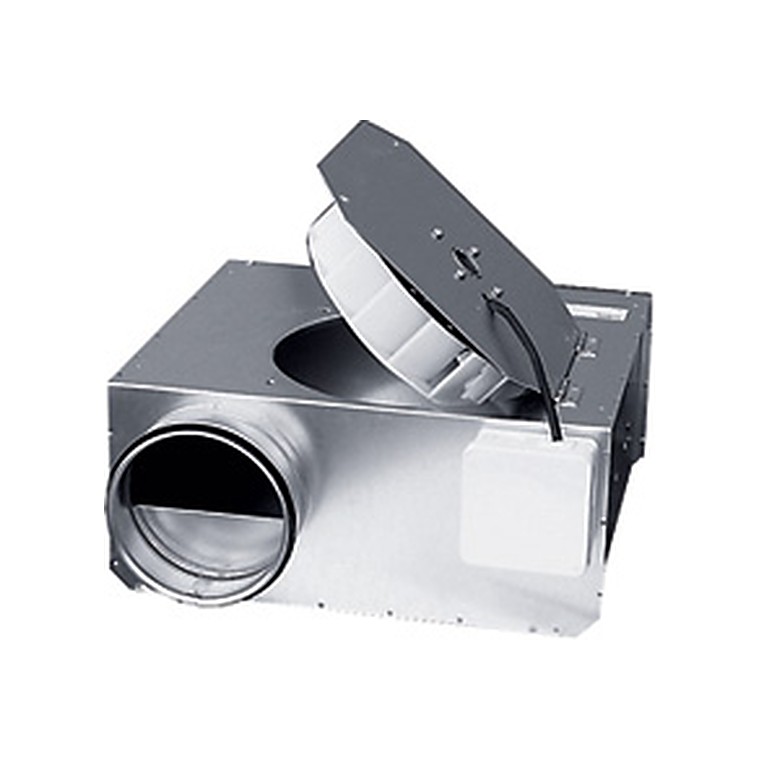

Низкопрофильные канальные вентиляторы LPKB оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентиляторов изготавливается из оцинкованной стали. Канальные вентиляторы LPKB имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу "Технические характеристики"), клеммной коробки – IP 54.

ПроизводительOstberg (поставка «Арктика»)

Типоразмеров9

Напряжение230 В

Мощность58–212 Вт

Ток0,25–0,93 А

Вес5–13,4 кг

Диаметр100–315 мм

Данные производителяобновлено 26.09.2017

Конструкция и работа

Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.

Установка. Вентиляторы могут быть установлены в любом положении.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Защита двигателя. Все двигатели имеют встроенный термоконтакт с автоматическим перезапуском.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Монтаж прямо в каналВрезается в существующую сеть без переходников: присоединительные размеры совпадают со стандартным воздуховодом.

Регулировка от 0 до 100 %Расход подстраивается ступенчатым или электронным регулятором — систему не приходится душить заслонкой.

Тихая работаКолесо с загнутыми назад лопатками и балансировка в двух плоскостях дают низкий уровень шума на рабочей точке.

Двигатель защищёнВстроенный термоконтакт отключает питание при перегреве и возвращает вентилятор в работу после остывания.

Обслуживание без демонтажаКорпус разбирается на месте: рабочее колесо и двигатель вынимаются для чистки без разборки воздуховода.

Где применяется

Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.

Как подобрать

Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.

Технические характеристики

LPKB 100

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	a	b	c	Ød	e	f	g	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	Ød	e	f	g		подкл.
LPKB 100 С1	230/50	58	0,25	2600	80	IP 44	410	314	135	100	330	61	61	5,0	1

LPKB 125

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	a	b	c	Ød	e	f	g	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	Ød	e	f	g		подкл.
LPKB 125 С1	230/50	59	0,26	2570	80	IP 44	410	314	160	125	330	73	74	5,2	1

LPKB 160

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	a	b	c	Ød	e	f	g	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	Ød	e	f	g		подкл.
LPKB 160 B1	230/50	61	0,26	2540	80	IP 44	457	362	196	160	390	91	92	6,8	1
LPKB 160 C1	230/50	106	0,46	2560	75	IP 44	457	362	196	160	390	91	92	7,0	1

LPKB 200

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	a	b	c	Ød	e	f	g	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	Ød	e	f	g		подкл.
LPKB 200 C1	230/50	154	0,67	2730	80	IP 44	468	372	236	200	390	111	112	8,4	1

LPKB 250

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	a	b	c	Ød	e	f	g	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	Ød	e	f	g		подкл.
LPKB 250 D1	230/50	165	0,71	2710	80*	IP 44	488	392	286	250	389	135	136	9,3	1
LPKB 250 E1	230/50	210	0,92	2670	80	IP 44	488	392	286	250	389	135	136	9,7	1

LPKB 315

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	a	b	c	Ød	e	f	g	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	Ød	e	f	g		подкл.
LPKB 315 B1	230/50	163	0,71	2700	80*	IP 44	522	427	352	315	444	168	169	13,0	1
LPKB 315 D1	230/50	212	0,93	2670	80	IP 44	522	427	352	315	444	168	169	13,4	1

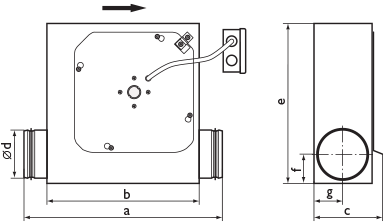

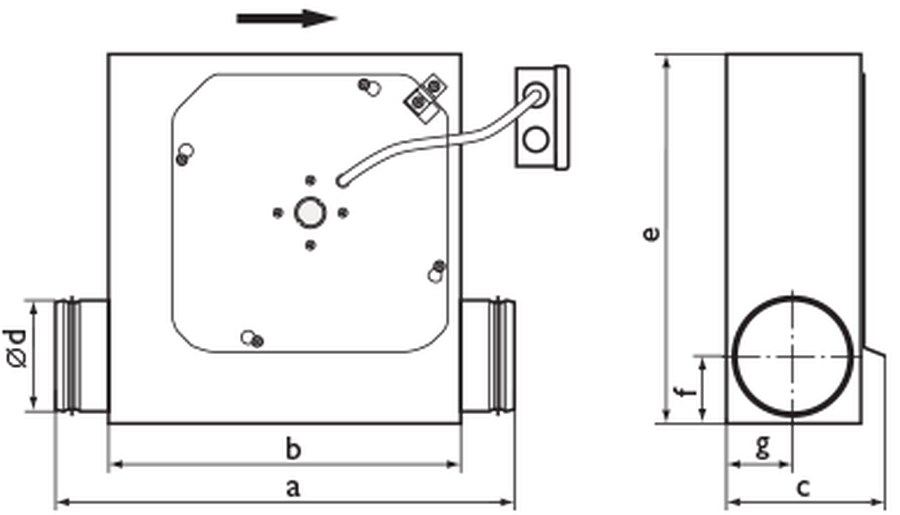

Чертёж и присоединительные размеры

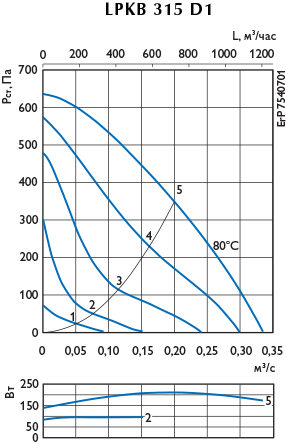

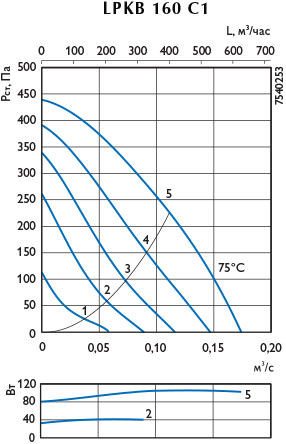

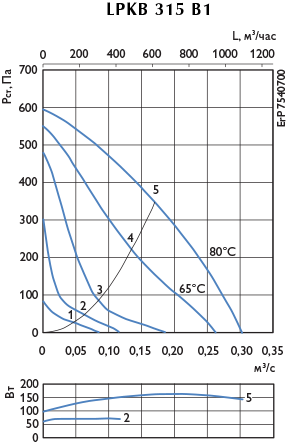

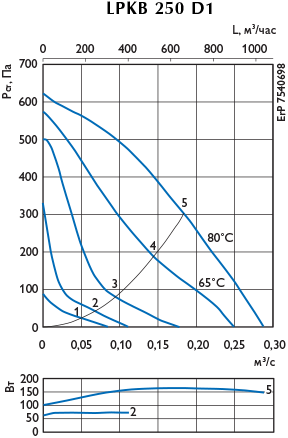

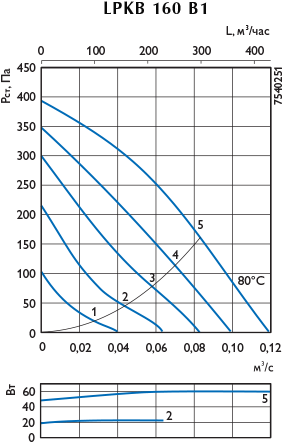

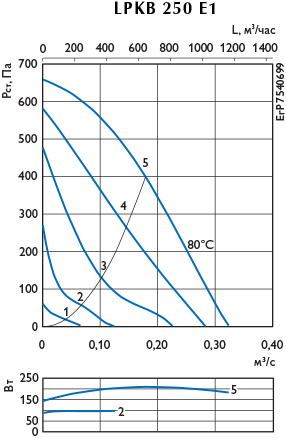

Аэродинамические характеристики

Шумовые характеристики

LPKB 100

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB 100 С1	К входу	61	68	53	60	61	64	57	55	49	44
	К выходу	63	70	56	60	63	66	64	59	54	48
	К окружению	46	53	63	37	50	49	44	41	35	31

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Номер кривой на графике	5	4	3	2	1
Напряжение, В	230	165	135	110	80

LPKB 125

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB 125 С1	К входу	62	69	51	60	63	66	57	54	51	46
	К выходу	64	71	56	60	64	67	64	59	56	48
	К окружению	47	54	33	37	50	51	46	41	35	31

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Номер кривой на графике	5	4	3	2	1
Напряжение, В	230	165	135	110	80

LPKB 160

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB 160 B1	К входу	61	68	52	59	65	62	57	51	52	45
	К выходу	63	70	57	59	65	66	60	56	55	47
	К окружению	46	53	32	39	48	50	41	39	34	31
LPKB 160 C1	К входу	67	74	53	61	69	71	64	56	57	46
	К выходу	69	76	59	61	68	74	66	63	63	50
	К окружению	51	58	34	43	53	55	48	44	40	32

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

LPKB 200

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB 200 C1	К входу	71	78	66	65	74	76	65	63	60	57
	К выходу	75	82	65	69	77	79	71	70	66	63
	К окружению	58	65	34	47	62	61	53	48	42	36

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

LPKB 250

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB 250 D1	К входу	73	80	59	61	79	68	62	63	61	60
	К выходу	73	80	64	63	78	74	70	69	65	62
	К окружению	54	61	38	42	58	55	51	47	43	38
LPKB 250 E1	К входу	68	75	60	61	72	68	62	65	62	57
	К выходу	72	79	60	62	76	72	68	70	65	59
	К окружению	53	60	32	41	57	54	50	49	46	41

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

LPKB 315

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB 315 B1	К входу	66	73	60	63	69	62	61	62	61	58
	К выходу	70	77	63	61	75	70	66	68	63	59
	К окружению	52	59	37	42	56	54	47	43	41	37
LPKB 315 D1	К входу	66	73	59	59	69	64	63	66	62	58
	К выходу	71	78	59	62	74	70	66	70	66	60
	К окружению	53	60	35	42	57	54	49	48	44	42

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

B случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт). Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности - заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Вентилятор монтируется в любом положении, но клеммная коробка должна оставаться доступной для обслуживания.

Для однофазных моделей применяйте только ступенчатый или тиристорный регулятор, рассчитанный на индуктивную нагрузку.

При перемещении воздуха с температурой выше паспортной ресурс подшипников сокращается — учитывайте это для вытяжки от кухонного оборудования.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
