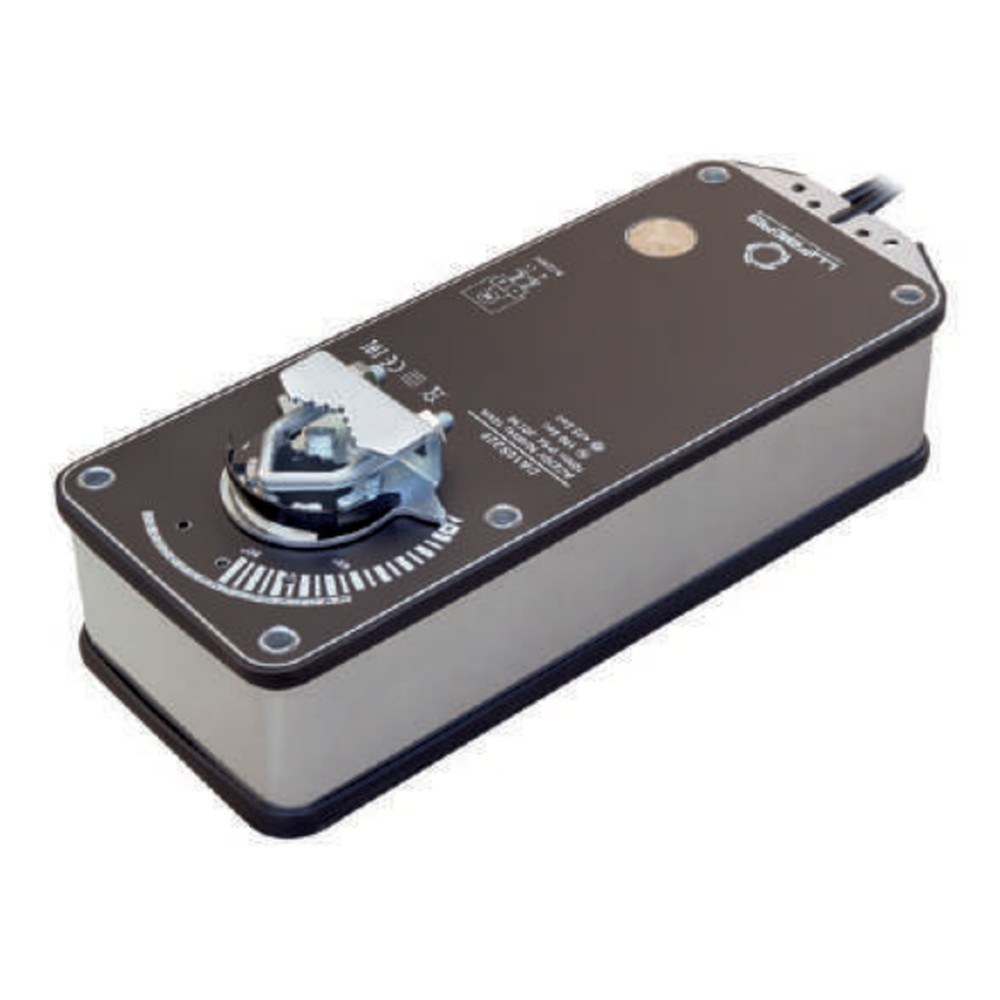

Электропривод Lufberg DA10S24S с пружинным возвратом 10 Нм
Электропривод Lufberg DA10S24S: момент 10 Н·м, 24 В AC/DC, 2/3-позиционное, с переключателями. Цена 10 108 ₽, техлист и схемы подключения.
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод Lufberg DA10S24S — привод для воздушных заслонок и клапанов систем вентиляции и кондиционирования: момент 10 Н·м, питание 24 В AC/DC, двух- и трёхпозиционное управление, 2 вспомогательных переключателя SPDT для сигнализации положения. С пружинным возвратом: при пропадании питания пружина возвращает заслонку в исходное положение.
Как работает
Двигатель взводит пружину и поворачивает вал в рабочее положение; при снятии питания пружина возвращает вал в исходное положение за < 25 с. Это нужно там, где при аварии заслонка обязана закрыться или открыться сама: наружный воздух, защита калорифера, противодымная вентиляция.
Что это даёт
Где применяется
- Заслонки наружного воздуха — закрытие при остановке установки
- Защита водяных калориферов от замораживания
- Клапаны, которые обязаны занять безопасное положение при аварии питания
- Шаровые клапаны BV через адаптер BV-BR-S
Как подобрать
- Считайте площадь заслонки: ширина × высота в метрах; нужный момент ≈ 5 Н·м на 1 м², плотная или тяжёлая заслонка — с запасом 30 %
- Питание — по щиту автоматики: 24 В AC/DC или 230 В AC
- Управление — по контроллеру: 2/3-позиционное для термостатов и реле, пропорциональное 0–10 В / 4–20 мА для регуляторов
- Нужна индикация положения или блокировка — берите исполнение с переключателями (S в маркировке)
- Заслонка должна закрываться без питания — серия с пружинным возвратом (DA…S)
- Для шаровых клапанов BV нужен адаптер BV-BR (без пружины) или BV-BR-S (с пружиной)
Технические характеристики
| Крутящий момент | 10 Н·м |
| Площадь заслонки | < 2 м² |
| Напряжение питания | 24 В AC/DC |
| Частота | 50/60 Гц (AC) |
| Управление | 2/3-позиционное |
| Вспомогательные переключатели | 2 SPDT |
| Время срабатывания | 100 с / пружина < 25 с |
| Потребляемая мощность в работе | 5,0 Вт |
| Потребляемая мощность в покое | 3,0 Вт |
| Расчётная мощность | 10,0 ВА |
| Угол поворота | 0–90°, настройка бесступенчато |
| Уровень шума | до 50 дБ |
| Электрическое подключение | кабель 1 м |
| Степень защиты | IP54 |
| Температура окружающей среды | -30…+50 °C |
| Температура хранения | -40…+70 °C |
| Срок службы | 60 000 циклов |
| Круглые штоки | от Ø10 до Ø19 мм |
| Ручное управление | кнопка расцепления редуктора на крышке |
| Соответствие стандартам | ISO, CE, EAC |
| Масса | 2,37 кг |

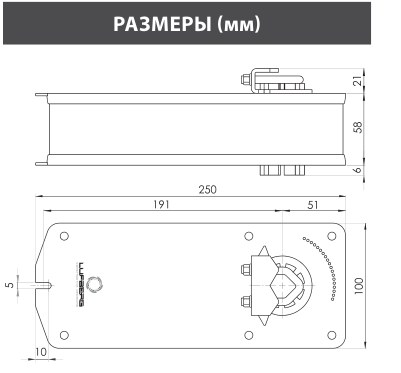

Схемы и характеристики
Расшифровка маркировки
DA — электропривод для воздушных заслонок; 10 — крутящий момент, Н·м; S — с пружинным возвратом; 24 — питание 24 В AC/DC; S — вспомогательные переключатели.
Важно знать
Момент привода подбирается по площади заслонки с запасом: для 1 м² нужно 5 Н·м, для плотных и утеплённых заслонок — до 8 Н·м. Привод «впритык» выйдет из строя раньше срока.
Пропорциональные исполнения (P, I, PI) выпускаются на 24 В. Для сети 230 В доступны только 2/3-позиционные приводы.
Время возврата пружиной меньше времени хода двигателем — учитывайте это при расчёте цикла срабатывания и защиты калорифера.
Подбор. Назовите размеры заслонки, напряжение щита и тип сигнала контроллера — подберём привод, адаптер и переключатели. Есть все исполнения серии DA10S в наличии и под заказ.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
