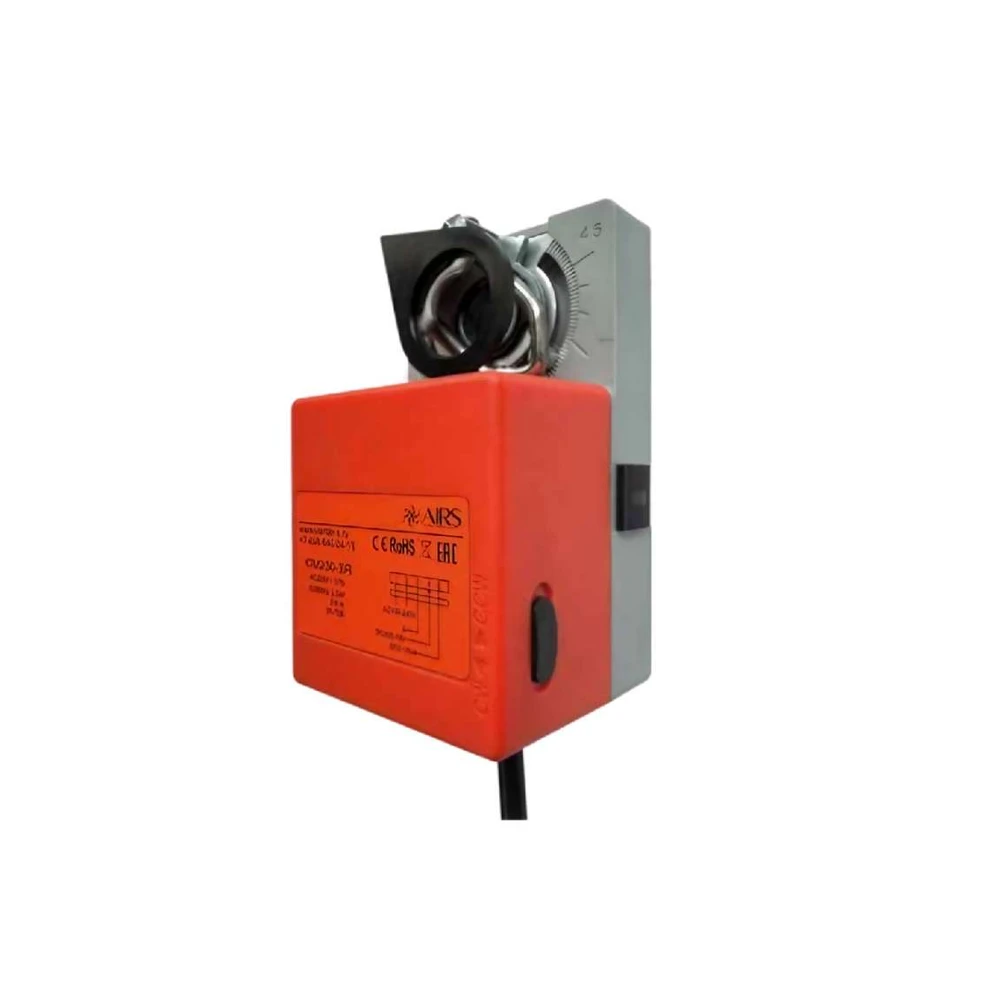

Электропривод AIRS CM230-SR
⚙️ Подбор и заказ
Характеристики
Описание
Описание
Электропривод предназначен для управления воздушными клапанами систем общеобменной вентиляции зданий и сооружений.
- Управление аналоговое (пропорциональное)
- Напряжение питания 230 В, управление 0…10В
- Управление воздушными клапанами площадью до 0,5 м²
- Крутящий момент 2 Нм
- Возможно взрывозащищенное исполнение
Характеристики
| Номинальное напряжение | 220/230 В~ 50/60 Гц | |
| Диапазон напряжения аналогового управления | 0…10В= | |
| Потребляемая мощность | при движении | 2,5 Вт |
| в покое | 0,7 Вт | |
| Крутящий момент | 2 Нм | |
| Угол поворота | 0°…90° | |
| Время поворота | 50-70 сек | |
| Индикация положения | Механическая – указатель | |
| Класс защиты | III (все изолировано) | |
| Степень защиты корпуса | IP 54 | |
| Уровень шума | макс. 45 дБ | |
| Температура окружающей среды | -30°…+60° С | |
| Рабочая температура | -30°…+50° С | |
| Влажность | 5%…95% без конденсата | |
| Техобслуживание | Не требуется | |
| Срок службы | 60 000 циклов | |
| Вес (не более) | 0,6 кг | |
Принцип действия
При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. На плате привода под верхней крышкой находится переключатель, тумблер 1 которого производит смену направления вращения: «ON» — по часовой стрелке; «OFF» — против часовой стрелки. Тумблер 2 производит переключение диапазона величины управляющего сигнала: «ON» — 0…10В или 0…20мА; «OFF» — 2…10В или 4…20мА.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 6…16 мм или квадратного сечения 5…11 мм и закрепляется с помощью специального хомута. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.
Сигнализация положений
Электропривод выдает сигнал обратной связи в зависимости от угла поворота вала привода, кроме того промежуточное положение определяется по механическому указателю.
Чертёж размеров
Схемы электрических подключений
Аналоги
AIRS CM230 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo CM230, BVM TM230-2.
